SWB-25N
UFEC

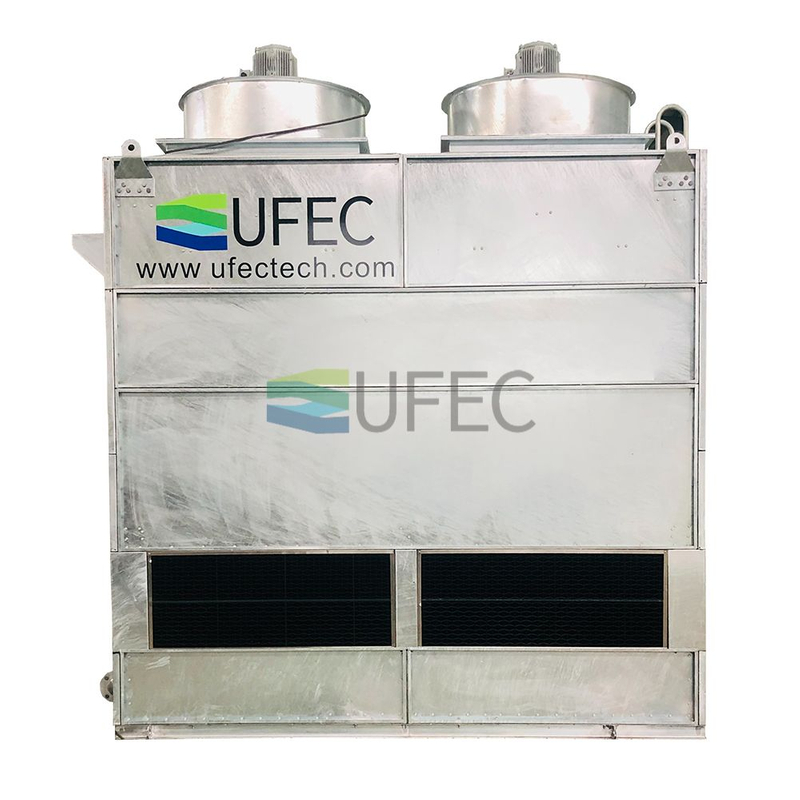

Condensador evaporativo e torre de resfriamento
1. recursos do aplicativo
1.1. economia de energia e água
Aproveite ao máximo a diferença de temperatura entre as esferas seca e úmida do ar ambiente e use a evaporação e a absorção de água para evaporar e absorver. Comparado com outros métodos de resfriamento de água, ele consegue transferência de calor com menos circulação e consumo de água de resfriamento.
1.2. economize espaço de instalação e reduza o período de construção.
2. características estruturais
2.1. o fluxo reverso de ar e água, com alta velocidade, promove a evaporação da superfície da água. A água de resfriamento não tem drenagem secundária e depois evapora. A estrutura é simples e a altura do espaço é baixa. Quando a temperatura ambiente é baixa no inverno, ele pode funcionar de forma independente com refrigeração a ar.
2.2. o tubo de troca de calor inclina-se até o final do fluxo do refrigerante para fazer o refrigerante fluir, reduzir a resistência do fluxo e melhorar a eficiência da troca de calor.
3. recinto
A carcaça pode ser feita de chapa de alumínio galvanizado, chapa de aço inoxidável e chapa galvanizada; Anticorrosão, linda; A espessura da placa é 1,5-2 (mm).
4. ventilador de fluxo axial e bomba de água
O impulsor adota impulsor de asa oca extrudado em liga de alumínio, com peso leve, baixo ruído, baixa resistência e alta eficiência. O motor é à prova de umidade com grau de proteção IP55 e grau de isolamento F.
A bomba é uma bomba de capacitor especial com grande vazão, baixa carga, baixa potência e alta eficiência. O rolamento e a vedação do eixo da bomba d'água são de marcas bem conhecidas, e o motor é à prova de umidade, com grau de proteção IP55 e grau de isolamento F.
5. Bobina de troca de calor
O tubo de troca de calor e os componentes internos de metal preto são tratados pelo processo de garvanização, que possui boa resistência à corrosão. Design especial da estrutura do tubo de troca de calor, o arranjo do tubo é mais compacto, a área de troca de calor é grande e o efeito é bom; A cabeça gás-líquido adota estrutura de tubo e placa, processo de soldagem automática de arco de argônio, a qualidade da junta de soldagem é estável e confiável, e o tubo de troca de calor adotou tubo soldado elíptico, especificação de tubo elíptico 31,8 × 21,6, material padrão SPCC, 304 ou aço inoxidável 316L também pode ser personalizado de acordo com as necessidades do cliente.
6. aspersor
O bico do dispositivo de pulverização de água adota uma estrutura de grande diâmetro, que pode pulverizar água de maneira uniforme e eficaz com grande área de cobertura e não é fácil de bloquear.
7. desidratador
O desidratador de alta eficiência é usado para devolver as gotas de água evaporadas ao tanque de água. O consumo de água é pequeno e o consumo de água é menor ou igual a 0,001%.
Torre de resfriamento de circuito fechado | |||
Modelo | SWB-25N | SWB-36N | |
Capacidade de Design (Na temperatura de bulbo úmido de 25 ℃ e temperatura da água de entrada e saída de 42-37 ℃ 在湿球温度25℃ 、进出水温度42-37℃ ) | 250 kW | 365KW | |
Potência total do motor总电机功率（ kW ） | 2.95 | 4.1 | |
Dimensão ( mm) | 1820* 1560*2950 | 1820* 1920*3450 | |
Peso do equipamento设备重量 | 1550 Kg | 2050 Kg | |
Peso operacional | 2150 Kg | 3080 Kg | |
Bomba de pulverização | Quantidade | 1 definir | 1 definir |
A taxa de fluxo de uma única bomba de água 单台水泵的流量 | 28 m³ /h | 45 m³ /h | |
Poder电机功率 | 0,75 kW | 1,1 kW | |
Ventilador | Modelo | DLZF-12 ＃ | DLZF-12 ＃ |
Quantidade | 1 definir | 1 definir | |
Volume de ar de um único ventilador 单台风机的风量 | 32500 m³ /h | 46000 m³ /h | |
Poder电机功率 | 2.2 KW | 3 kW | |
Nível de proteção de segurança e características estruturais 安全防护等级、结构特点 | O nível de proteção do ventilador de fluxo axial conectado diretamente é IP55 e as pás são feitas de liga de alumínio de alta qualidade. 直联式轴流风机防护等级为IP55 ，风叶采用优质铝合金材料。 | ||
Tubo de troca de calor 换热管 | Estrutura 结构 | Bobina | |
Características 特点 | Aço inoxidável | ||
Diâmetro do tubo 管径 | φ19×0,7mm | ||
Caso | Material | Aço inoxidável 不锈钢 | |
Modelo | SS304 | ||
Magreza | 2 milímetros | ||
Requisitos de qualidade da água 闭式冷却塔正常运行时的水质要求 | Está em conformidade com a qualidade da água da caldeira industrial GB1576-2001 符合GB1576-2001 《工业锅炉水质》 | ||
